Medir corretamente as vedações escalonadas da haste é crucial para garantir um ajuste adequado e desempenho ideal em sistemas hidráulicos. Como fornecedor de vedações escalonadas de haste, vi em primeira mão como medições precisas podem fazer ou quebrar um projeto. Neste blog, compartilharei algumas dicas práticas sobre como medir vedações de haste como um profissional.
Por que medições precisas são importantes
Antes de mergulhar no processo de medição, vamos falar sobre por que é tão importante fazer as medições corretamente. As vedações escalonadas da haste são projetadas para se adaptarem a hastes e cilindros específicos, e qualquer desvio das dimensões corretas pode levar a vazamentos, eficiência reduzida e até mesmo falha do sistema. Uma vedação muito grande pode não fornecer uma vedação suficientemente estanque, permitindo que o fluido escape. Por outro lado, uma vedação muito pequena pode causar atrito excessivo, causando desgaste prematuro. Portanto, reservar um tempo para medir com precisão pode evitar muitas dores de cabeça no futuro.
Ferramentas que você precisa
Para medir as vedações escalonadas da haste, você precisará de algumas ferramentas básicas. Um paquímetro é uma ferramenta essencial para obter medições precisas. Você pode usar um paquímetro digital ou manual, dependendo de sua preferência e do nível de precisão necessário. Um micrômetro também pode ser útil para medir dimensões muito pequenas. Além disso, você precisará de uma régua ou fita métrica para medir comprimentos maiores. Certifique-se de que suas ferramentas estejam limpas e em boas condições de funcionamento antes de começar a medir.
Medindo o diâmetro da haste
O primeiro passo na medição de uma vedação escalonada de haste é medir o diâmetro da haste. Esta é a medida mais crítica, pois determina o tamanho da vedação que caberá na haste. Para medir o diâmetro da haste, coloque as mandíbulas do calibrador ao redor da haste no ponto onde a vedação será instalada. Certifique-se de que o calibrador esteja perpendicular à haste e que as garras estejam firmemente fechadas ao redor da haste. Faça a medição e registre-a. Repita a medição em alguns pontos diferentes ao longo da haste para garantir que o diâmetro seja consistente. Se o diâmetro da haste variar, pode ser necessário fazer uma média das medições.
Medindo as dimensões da ranhura
Além do diâmetro da haste, também será necessário medir as dimensões da ranhura onde a vedação será instalada. As dimensões da ranhura incluem a largura e a profundidade da ranhura. Para medir a largura da ranhura, use as garras do calibrador para medir a distância entre os dois lados da ranhura. Certifique-se de que o calibrador esteja colocado no centro da ranhura e que as mandíbulas estejam paralelas às laterais da ranhura. Faça a medição e registre-a. Para medir a profundidade da ranhura, use o paquímetro para medir a distância da parte inferior da ranhura até o topo da haste. Novamente, certifique-se de que o calibrador esteja perpendicular à haste e que a medição seja feita no centro da ranhura. Registre a medição da profundidade do sulco.
Medindo a altura da vedação
A altura da vedação é outra medida importante que você precisa tomar. A altura da vedação é a distância do topo até a parte inferior da vedação quando ela está relaxada. Para medir a altura da vedação, coloque-a sobre uma superfície plana e use o paquímetro para medir a altura. Certifique-se de que o calibrador esteja perpendicular à vedação e que as mandíbulas estejam suavemente fechadas ao redor da vedação. Faça a medição e registre-a.
Considerando tolerâncias
Ao medir vedações escalonadas de haste, é importante considerar as tolerâncias. Tolerâncias são as variações permitidas nas dimensões da haste, da ranhura e da vedação. As tolerâncias são especificadas pelo fabricante e normalmente expressas como um valor positivo ou negativo. Por exemplo, uma tolerância de diâmetro da haste de ±0,005 polegadas significa que o diâmetro real da haste pode ser entre 0,005 polegadas maior ou 0,005 polegadas menor que o diâmetro especificado. Ao selecionar uma vedação, certifique-se de escolher uma vedação que tenha uma faixa de tolerância que corresponda às tolerâncias da haste e da ranhura.
Usando o material de vedação correto
Além de acertar as medidas, também é importante escolher o material de vedação correto. Diferentes materiais de vedação têm propriedades diferentes, como dureza, resistência química e resistência à temperatura. A escolha do material de vedação depende da aplicação específica e das condições operacionais. Por exemplo, se a vedação for exposta a altas temperaturas, você precisará escolher um material de vedação que possa suportar altas temperaturas. Se a vedação for exposta a produtos químicos, você precisará escolher um material de vedação que seja resistente a esses produtos químicos. Como fornecedor de vedações escalonadas de haste, posso ajudá-lo a escolher o material de vedação correto para sua aplicação.
Verificando compatibilidade
Antes de instalar uma vedação escalonada de haste, é importante verificar a compatibilidade entre a vedação e o fluido hidráulico que será utilizado no sistema. Diferentes materiais de vedação são compatíveis com diferentes tipos de fluidos hidráulicos. A utilização de um material de vedação incompatível pode causar falha na vedação e danos ao sistema hidráulico. Certifique-se de consultar a tabela de compatibilidade do fabricante da vedação para garantir que a vedação escolhida é compatível com o fluido hidráulico do seu sistema.
Conclusão
Medir com precisão as vedações escalonadas da haste é essencial para garantir um ajuste adequado e desempenho ideal em sistemas hidráulicos. Seguindo as etapas descritas neste blog, você pode medir as vedações da haste como um profissional. Lembre-se de usar as ferramentas corretas, medir o diâmetro da haste, as dimensões da ranhura e a altura da vedação, considerar as tolerâncias, escolher o material de vedação correto e verificar a compatibilidade. Se você tiver alguma dúvida ou precisar de mais assistência com vedações escalonadas de haste de medição, não hesite em entrar em contato comigo. Estou aqui para ajudá-lo a encontrar as vedações escalonadas de haste certas para sua aplicação.

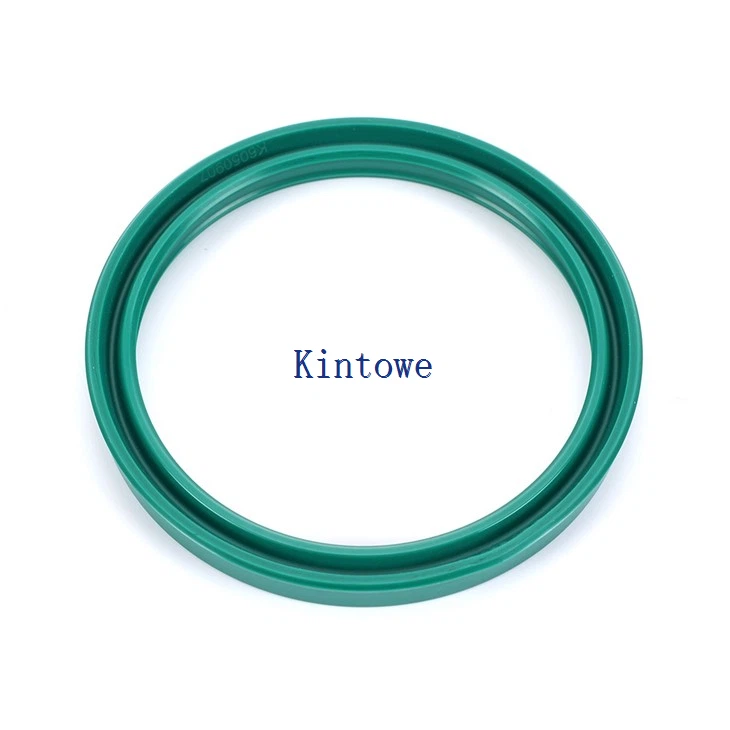

Se você está procurando vedações escalonadas de haste de alta qualidade, nós temos o que você precisa. Oferecemos uma ampla gama deSelos de haste hidráulica,Selos da haste do cilindro hidráulico, eVedações de haste de lábio único de poliuretano. Nossas vedações são feitas de materiais de alta qualidade e projetadas para atender aos mais altos padrões de desempenho e confiabilidade. Contate-nos hoje para discutir suas necessidades e obter um orçamento. Estamos ansiosos para trabalhar com você!
Referências
- "Manual de Selos Hidráulicos" por John W. Mitchell
- Especificações do fabricante para vedações escalonadas de haste
