Descrição dos produtos
DF 754 Cilindro hidráulico Seals de pistão de ação dupla
Vantagens:
☆ Baixa força inicial e atrito operacional
☆ Excelente resistência ao desgaste
☆ Compatível com a maioria dos fluidos hidráulicos
☆ Mais tolerância à contaminação do que os equivalentes comuns de PTFE
Recuperação rápida da face após a montagem, diferentemente dos anéis de superfície PTFE comuns, ela não precisa ser remoldada.
☆ Ideal para uso com Kintowe DFG Guide Tapes & Pfc Guide Ring
Kintowe DF 754 Cilindro hidráulico O selo de pistão de ação dupla foi projetado para fornecer um cilindro hidráulico mais eficiente e confiável. Esta vedação compacta de baixo atrito é perfeita para cilindros hidráulicos leves a médios, tornando -o ideal para uma ampla gama de aplicações.
Um dos principais recursos deste selo do pistão é o seu desgaste - e elastômero resistente, o que garante uma vida útil mais longa e melhor desempenho. Além disso, o selo é pre - carregado por um anel O -, o que aprimora ainda mais seus recursos de vedação.
A largura estreita do alojamento de vedação permite o uso de um pistão estreito, que pode economizar espaço e reduzir o peso total do cilindro hidráulico. No entanto, é importante observar que um rolamento adequado deve ser montado em um ou nos dois lados do selo para garantir o desempenho ideal.
Os focas de pistão de ação dupla do cilindro hidráulico melhoraram a funcionalidade dos cilindros hidráulicos. Seu design compacto, baixo atrito e desempenho confiável o tornam um - possui componente para todos os cilindros hidráulicos leves a médios.

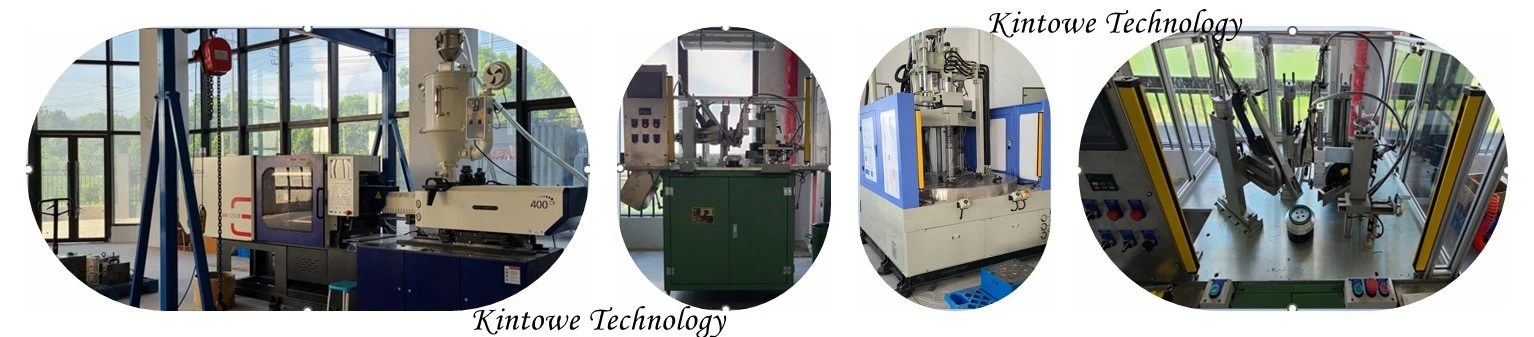

Processo de produção:
Detalhes técnicos
| Condições operacionais | Métrica | Polegada |
| Velocidade máxima | 1,0m/s | 3 ft/s |
| Faixa de temperatura | -40 grau +110 grau | -40 grau f +250 grau f |
| Pressão máxima | Material 500BAR-72D | 7500 p.s.i.* |
| Lacuna de extrusão máxima | Os números mostram a diferença máxima permitida de um lado usando a haste mínima Ø e a depuração máxima Ø. | |||
| Elastômero de poliéster - padrão (vermelho 55d) | ||||
| Barra de pressão | 100 | 160 | 250 | 350 |
| Gap máximo (S ＞ 7) mm | 1.0 | 0.8 | 0.6 | 0.4 |
| Gap máximo (S ＜ 7) mm | 0.8 | 0.6 | 0.5 | 0.3 |
| Pressão psi | 1500 | 2400 | 3750 | 5000 |
| Elastômero de poliéster estabilizado de hidrólise (72d vermelho escuro) | ||||
| Barra de pressão | 160 | 250 | 400 | 500 |
| Gap máximo (S ＞ 7) mm | 1.0 | 0.8 | 0.6 | 0.4 |
| Gap máximo (S ＜ 7) mm | 0.8 | 0.6 | 0.4 | 0.2 |
| Pressão psi | 2400 | 3750 | 6000 | 7500 |
| Rugosidade da superfície | μmra | μmrt | μincla | μinrms |
| Face de vedação dinâmica Ød1 | 0.1＜＞0.4 | 4 máx | 4＜＞16 | 5＜＞18 |
| Rosto de vedação estática Ød1 | 1.6 máx | 10 máx | 63 máx | 70 máx |
| Faces de moradia estática l1 | 3.2 Max | 16 máx | 125 máx | 140 máx |
| Chamfers & Radii | ||||
| Seção de ranhura menor ou igual a s mm | 3.75 | 5.50 | 7.75 | 10.5 |
| Min chanfer c mm | 2.00 | 2.50 | 5.00 | 5.00 |
| Filete máximo rad r1mm | 0.40 | 0.80 | 1.20 | 1.60 |
| Seção de sulco menor ou igual a s em | 0.150 | 0.220 | 0.310 | 0.410 |
| Min Chanfra C em | 0.080 | 0.100 | 0.200 | 0.200 |
| Max Filller Rad R1em | 0.016 | 0.032 | 0.047 | 0.063 |
| Tolerâncias | øD1 | ød1 | L1mm | L1em |
|
H9 |
h9 |
+0.2 -0 |
+0.008-0 |
|
ФD1 |
Фd1 |
L1 |
O - anel |
Número da peça |
ФD1 |
Фd1 |
L1 |
O - anel |
Número da peça |
|
15 |
7.5 |
3.2 |
7.59*2.62 |
DF7540150 |
80 |
69 |
4.2 |
69.44*3.53 |
DF7540801 |
|
16 |
8.5 |
3.2 |
7.59*2.62 |
DF7540160 |
85 |
69.5 |
6.3 |
69.22*5.33 |
DF7540850 |
|
20 |
12.5 |
3.2 |
12.37*2.62 |
DF7540200 |
90 |
74.5 |
6.3 |
72.39*5.33 |
DF7540900 |
|
25 |
17.5 |
3.2 |
17.12*2.62 |
DF7540250 |
95 |
84 |
4.2 |
82.14*3.53 |
DF7540950 |
|
28 |
20.5 |
3.2 |
20.29*2.62 |
DF7540280 |
95 |
79.5 |
6.3 |
78.74*5.33 |
DF7540951 |
|
30 |
22.5 |
3.2 |
21.89*2.62 |
DF7540300 |
100 |
84.5 |
6.3 |
85.09*5.33 |
DF7541000 |
|
32 |
24.5 |
3.2 |
23.47*2.62 |
DF7540320 |
105 |
89.5 |
6.3 |
88.27*5.33 |
DF7541050 |
|
35 |
27.5 |
3.2 |
26.64*2.62 |
DF7540350 |
110 |
94.5 |
6.3 |
94.62*5.33 |
DF7541100 |
|
36 |
28.5 |
3.2 |
28.24*2.62 |
DF7540360 |
115 |
94 |
8.1 |
91.44*6.99 |
DF7541150 |
|
40 |
32.5 |
3.2 |
31.42*2.62 |
DF7540400 |
115 |
99.5 |
6.3 |
97.79*5.33 |
DF7541151 |
|
42 |
31 |
4.2 |
29.74*3.53 |
DF7540420 |
120 |
104.5 |
6.3 |
104.14*5.33 |
DF7541200 |
|
45 |
34 |
4.2 |
32.92*3.53 |
DF7540450 |
125 |
109.5 |
6.3 |
107.32*5.33 |
DF7541250 |
|
50 |
34.5 |
6.3 |
34.29*5.33 |
DF7540500 |
130 |
109 |
8.1 |
107.32*6.99 |
DF7541300 |
|
50 |
39 |
4.2 |
37.69*3.53 |
DF7540501 |
130 |
114.5 |
6.3 |
113.67*5.33 |
DF7541301 |
|
55 |
39.5 |
6.3 |
37.47*5.33 |
DF7540550 |
135 |
114 |
8.1 |
113.67*6.99 |
DF7541350 |
|
55 |
44 |
4.2 |
44.04*3.53 |
DF7540551 |
140 |
119 |
8.1 |
116.84*6.99 |
DF7541400 |
|
60 |
44.5 |
6.3 |
43.82*5.33 |
DF7540600 |
140 |
124.5 |
6.3 |
123.19*5.33 |
DF7541401 |
|
60 |
49 |
4.2 |
47.22*3.53 |
DF7540601 |
150 |
129 |
8.1 |
129.54*6.99 |
DF7541500 |
|
63 |
47.5 |
6.3 |
46.99*5.33 |
DF7540630 |
160 |
139 |
8.1 |
139.07*6.99 |
DF7541600 |
|
63 |
50 |
6.3 |
50.17*5.33 |
DF7540631 |
165 |
144 |
8.1 |
142.24*6.99 |
DF7541650 |
|
63 |
52 |
4.2 |
50.39*3.53 |
DF7540632 |
170 |
149 |
8.1 |
148.59*6.99 |
DF7541700 |
|
65 |
49.5 |
6.3 |
50.17*5.33 |
DF7540650 |
180 |
159 |
8.1 |
158.12*6.99 |
DF7541800 |
|
65 |
52 |
6.3 |
50.17*5.33 |
DF7540651 |
190 |
169 |
8.1 |
164.47*6.99 |
DF7541900 |
|
65 |
54 |
4.2 |
53.57*3.53 |
DF7540652 |
200 |
179 |
8.1 |
177.17*6.99 |
DF7542000 |
|
70 |
54.5 |
6.3 |
53.34*5.33 |
DF7540700 |
210 |
189 |
8.1 |
189.87*6.99 |
DF7542100 |
|
70 |
59 |
4.2 |
56.74*3.53 |
DF7540701 |
225 |
204 |
8.1 |
202.57*6.99 |
DF7542250 |
|
75 |
59.5 |
6.3 |
59.69*5.33 |
DF7540750 |
230 |
209 |
8.1 |
202.57*6.99 |
DF7542300 |
|
75 |
64 |
4.2 |
63.09*3.53 |
DF7540751 |
240 |
219 |
8.1 |
215.27*6.99 |
DF7542400 |
|
80 |
64.5 |
6.3 |
62.87*5.33 |
DF7540800 |
250 |
229 |
8.1 |
227.97*6.99 |
DF7542500 |
|
|
|
|
|
|
300 |
279 |
8.1 |
278.77*6.99 |
DF7543000 |
