No domínio da engenharia mecânica e dos sistemas de energia fluida, o atrito é um desafio sempre presente. Isso pode levar a perdas de energia, aumento do desgaste e, finalmente, uma redução na vida útil e eficiência das máquinas. Os anéis de guia, um componente essencial em muitas aplicações hidráulicas e pneumáticas, desempenham um papel crucial na redução do atrito. Como fornecedor de anéis de guia, testemunhei em primeira mão o significado desses componentes e seu impacto no desempenho do sistema. Neste blog, vou me aprofundar em como os anéis de guia alcançarem o feito de redução de atrito.
1. Seleção de material
Um dos anéis de guia principais de maneiras principais reduzem o atrito é através da seleção cuidadosa de materiais. Os anéis de guia são normalmente feitos de uma variedade de materiais, cada um escolhido para suas propriedades exclusivas que contribuem para a operação de baixa e atrito.
Politetrafluoroetileno (PTFE)
O PTFE é uma escolha popular para anéis de guia devido ao seu coeficiente de atrito extremamente baixo. Este fluoropolímero sintético possui uma superfície lisa que permite facilitar deslizamento. Quando usado em anéis de guia, o PTFE pode reduzir significativamente as forças de atrito entre as partes móveis. Por exemplo, em um cilindro hidráulico, um anel de guia PTFE no pistão pode minimizar o atrito de contato com a parede do cilindro. À medida que o pistão se move para frente e para trás, a superfície de PTFE de baixa e fricção garante que o movimento seja suave, reduzindo o consumo de energia e o desgaste do pistão e do cilindro.
Poliuretano
Os anéis de guia de poliuretano oferecem um bom equilíbrio entre resistência ao desgaste e baixo atrito. Eles têm excelentes propriedades mecânicas, incluindo alta resistência à tração e resistência a rasgos. O poliuretano pode estar em conformidade com a forma da superfície de acasalamento, criando uma área de contato uniforme. Esse contato uniforme ajuda a distribuir a carga uniformemente, reduzindo a pressão em um único ponto e, assim, minimizando o atrito. Além disso, o poliuretano possui uma propriedade auto -lubrificante até certo ponto, o que ajuda ainda mais na redução do atrito durante a operação.
Materiais compostos

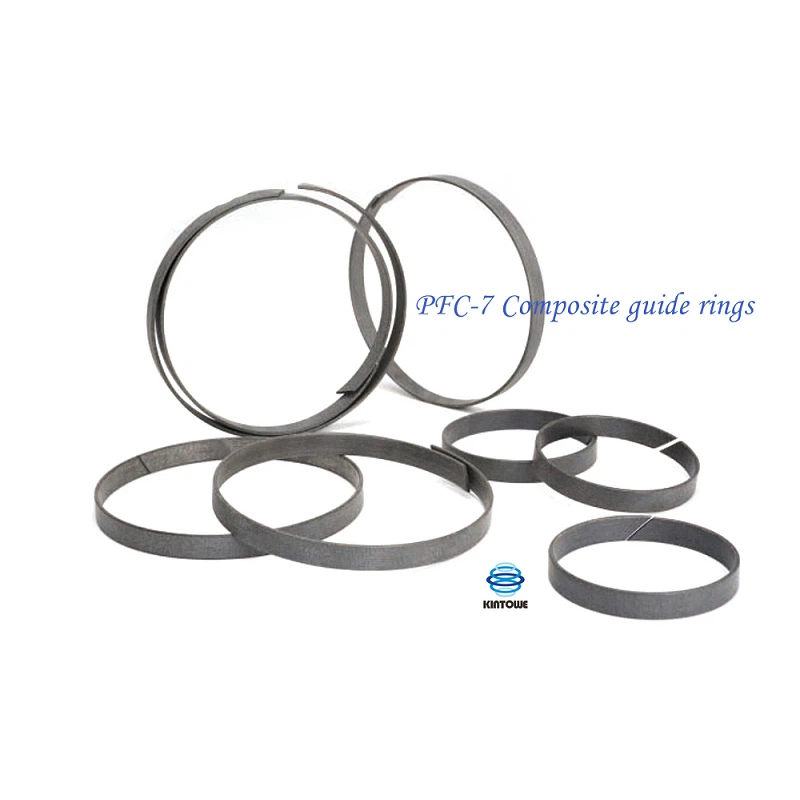

Anéis de guia compostos, como os disponíveis emAnéis de guia compostos, Combine as vantagens de diferentes materiais. Esses anéis de guia são projetados para ter propriedades aprimoradas. Por exemplo, um anel de guia composto pode incorporar um material base com alta resistência e adicionar cargas ou aditivos que reduzem o atrito. A combinação de materiais pode resultar em um anel de guia que não é apenas durável, mas também altamente eficaz na redução do atrito.
2. Acabamento e design da superfície
O acabamento da superfície e o design dos anéis de guia também desempenham um papel vital na redução de atrito.
Acabamento superficial liso
Um acabamento superficial liso é essencial para minimizar o atrito. Os anéis de guia são fabricados com um processo de usinagem de alta precisão para obter uma superfície lisa. Uma superfície áspera aumentaria a área de contato e o número de asperidades (pequenos inchaços) entre o anel -guia e a superfície de acasalamento. Essas asperidades podem causar micro -soldagem e aumento das forças de atrito. Ao ter uma superfície lisa, o contato entre o anel guia e a parte em movimento é mais como uma ação deslizante, reduzindo a resistência ao movimento.
Design ideal

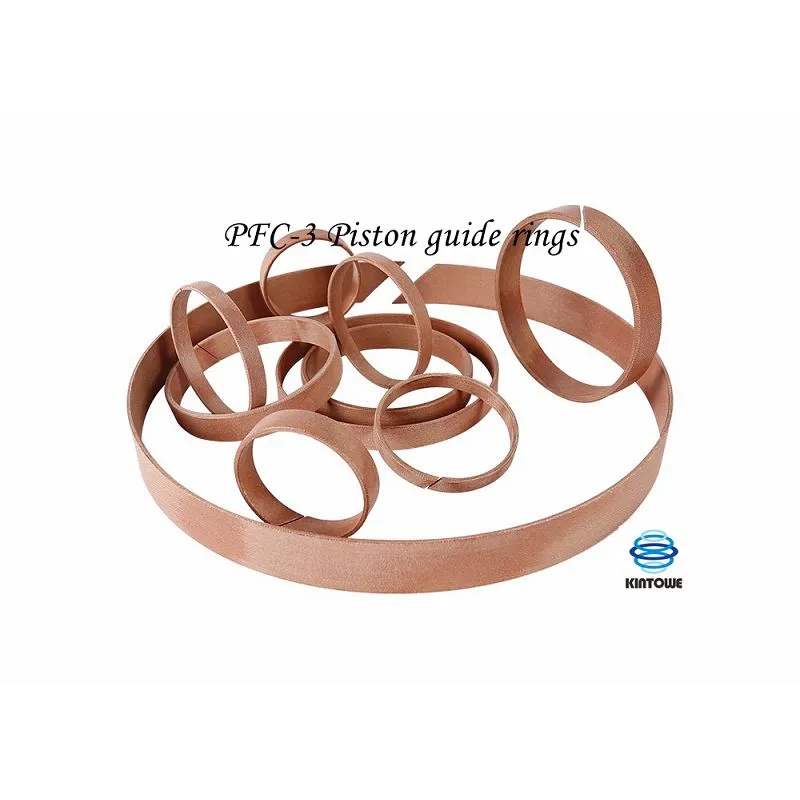

Os anéis de guia são projetados para se encaixar com precisão em seus aplicativos pretendidos. O design leva em consideração fatores como a forma da superfície de acasalamento, a direção do movimento e a distribuição de carga. Por exemplo, anéis de guia de pistão, como os encontrados emRingos guia do pistão, são projetados para se encaixarem confortavelmente ao redor do pistão. Sua forma é projetada para garantir que eles possam suportar o pistão uniformemente e guiar seu movimento suavemente dentro do cilindro. O design adequado do anel guia ajuda a manter uma liberação consistente entre as partes móveis, impedindo o contato excessivo e o atrito.
3. Lubrificação e resistência ao desgaste
Os anéis de guia também podem contribuir para a redução de atrito através de sua interação com os lubrificantes e suas propriedades resistentes ao desgaste.
Aprimoramento da lubrificação
Os anéis de guia podem atuar como um reservatório para lubrificantes. Nos sistemas hidráulicos e pneumáticos, os lubrificantes são usados para reduzir o atrito entre as partes móveis. Os anéis de guia podem absorver e manter o lubrificante, garantindo um suprimento contínuo de lubrificação na área de contato. Este filme de lubrificação contínuo reduz o metal direto - a - metal ou material - para - contato material, reduzindo assim o atrito. Alguns anéis de guia também são projetados com ranhuras ou canais que ajudam a distribuir o lubrificante de maneira mais uniforme sobre a superfície de contato.
Resistência ao desgaste
Desgaste - os anéis de guia resistentes mantêm sua forma e desempenho ao longo do tempo. À medida que um anel -guia usa, sua capacidade de reduzir o atrito pode ser comprometida. No entanto, anéis de alta qualidade são feitos de materiais resistentes ao desgaste. Por exemplo, anéis de guia de pistão e haste, conforme detalhado emAnéis de guia de pistão e haste, são projetados para suportar o deslizamento e a pressão repetidos exercidos durante a operação. Ao manter sua integridade, os anéis de guia resistentes ao desgaste continuam a fornecer redução de atrito eficaz ao longo da vida útil do sistema.
4. Distribuição de carga
Outro aspecto importante de como os anéis de guia reduzem o atrito é através da distribuição de carga adequada.
Mesmo distribuição de carga
Em um sistema hidráulico ou pneumático, o anel guia ajuda a distribuir a carga uniformemente pela superfície de contato. Quando um pistão ou haste se move, ele é submetido a várias forças. Sem um anel de guia, essas forças podem ser concentradas em pontos específicos, levando a áreas de alta pressão e aumento do atrito. Os anéis de guia espalham a carga sobre uma área maior, reduzindo a pressão por unidade de área. Essa distribuição uniforme da carga resulta em menor deformação dos materiais e um movimento deslizante mais estável e baixo - fricção.
Reduzindo o desalinhamento
Os anéis de guia também ajudam a reduzir os efeitos do desalinhamento. O desalinhamento entre o pistão e o cilindro ou a haste e a glândula pode causar desgaste irregular e aumento do atrito. Os anéis de guia atuam como um elemento orientador, mantendo a parte em movimento na posição correta. Eles podem compensar pequenas quantidades de desalinhamento, garantindo que o movimento seja suave e as forças de atrito sejam minimizadas.
O impacto da redução de atrito no desempenho do sistema
A capacidade dos anéis de guia para reduzir o atrito tem um impacto significativo no desempenho geral de um sistema.
Eficiência energética
Ao reduzir o atrito, os anéis de guia ajudam a melhorar a eficiência energética de um sistema. Em um sistema hidráulico, por exemplo, menos energia é desperdiçada ao superar forças de atrito. Isso significa que o sistema pode operar com menos entrada de energia, resultando em menor consumo de energia e economia de custos.
Vida útil prolongada
O atrito reduzido também leva a menos desgaste nos componentes. O pistão, o cilindro, a haste e outras partes do sistema sofrem menos estresse e danos quando o atrito é minimizado. Isso estende a vida útil dos componentes, reduzindo a frequência de manutenção e substituição e, finalmente, economizando em custos.
Estabilidade do sistema aprimorado
Um sistema com baixo atrito é mais estável e confiável. O movimento suave fornecido por anéis de guia reduz vibrações e ruído, resultando em um ambiente de trabalho mais confortável e eficiente. Além disso, o desempenho consistente do sistema garante que ele possa operar com precisão e precisão, o que é crucial em muitas aplicações industriais.
Conclusão
Os anéis de guia são um componente indispensável em muitos sistemas de energia mecânica e fluida. Através de cuidadosamente seleção de material, acabamento e design da superfície ideais, lubrificação e resistência eficaz e resistência ao desgaste e distribuição de carga adequada, os anéis de guia podem reduzir significativamente o atrito. Como fornecedor de anéis de guia, entendo a importância desses componentes na melhoria do desempenho do sistema.
Se você está no mercado de anéis de alta qualidade, estamos aqui para ajudá -lo. Nossos anéis de guia são projetados e fabricados com os mais altos padrões, garantindo uma excelente redução de atrito e desempenho longo. Entre em contato conosco para discutir seus requisitos específicos e vamos trabalhar juntos para encontrar a solução de anel guia perfeita para o seu aplicativo.
Referências
- "Manual de focas hidráulicas"
- "Design de Engenharia Mecânica", de Joseph E. Shigley e Charles R. Mischke
- Documentos técnicos sobre atrito e desgaste em sistemas de energia fluida
